ASTM A234 WPB ELBOW — это обычный сорт для отводов с радиусом 90 градусов, который является одним из наиболее востребованных. Они доступны в большом диапазоне размеров и толщины. Они имеют хорошую производительность и удовлетворяют потребности большинства промышленных трубопроводов.
ASTM A234 WPB ELBOW используется для установки между двумя отрезками трубы или трубки, что позволяет изменить направление на 90 градусов, обычно эти колена отличаются соединительными концами. Концы могут быть обработаны для стыковой сварки, резьбы или раструба, поэтому колени состоят из стыкового шва.

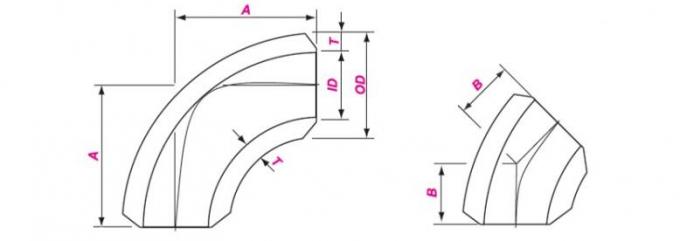

Размеры для R=1D, sch10,Q235 Колено приварное из углеродистой стали DN1400x18º Фитинги для труб Колено
| NPS | ОД Д |
90° Длинный рад От центра до конца А |
45° Длинный рад От центра до конца Б |
90° 3D От центра до конца А |
45° 3D От центра до конца Б |
| 1/2 | 21,3 | 38 | 16 | / | / |
| 3/4 | 26,7 | 38 | 19 | 57 | 24 |
| 1 | 33,4 | 38 | 22 | 76 | 31 |
| 1,1/4 | 42,2 | 48 | 25 | 95 | 39 |
| 1,1/2 | 48,3 | 57 | 29 | 114 | 47 |
| 2 | 60,3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88,9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101,6 | 133 | 57 | 267 | 111 |
| 4 | 114,3 | 152 | 64 | 305 | 127 |
| 5 | 141,3 | 190 | 79 | 381 | 157 |
| 6 | 168,3 | 229 | 95 | 457 | 189 |
| 8 | 219,1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323,8 | 457 | 190 | 914 | 378 |
| 14 | 355,6 | 533 | 222 | 1067 | 441 |
| 16 | 406,4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 г. | 757 |
| 26 | 660 | 991 | 406 | 1981 г. | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 г. | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 г. | 759 | 3658 | 1516 |
Технические характеристики локтя
Толщина: График 5S, 10S, 20S, S10, S20, S30, STD, 40S, S40, S60, XS, 80S, S80, S100, S120, S140, S160, XXS и т. д.
Размеры: ANSI/ASME B16.9, B16.28, MSS-SP-43.
Размер: бесшовный отвод (1/2″～24″), ERW/сварной/изготовленный отвод (1/2″～48″)
Форма: колено трубы, колено 45 градусов, колено 90 градусов, колено 180 градусов, колено длинного радиуса, колено короткого радиуса, колено 1D, колено 3D, колено 5D, бесшовное колено, сварное колено
Материал: нержавеющая сталь: ASTM A403 WP 304/304L/304H/316/316L/317/317L/321/310/347/904L/и т. д.
Углеродистая сталь: ASTM A234 WPB / A420 WPL3 / A420 WPL6 / MSS-SP-75 WPHY 42/46/52/56/60/65/70 и т. Д.
Легированная сталь: ASTM A234/WP5/WP9/WP11/WP22/WP91
РАЗМЕР :
Бесшовные фитинги для труб от 1/2″ NB до 24″ NB (BW)
1/2″ NB ДО 72″ NB Сварные BW
Маркировка:Стандарт/ по запросу
Упаковка: деревянный ящик (без фумигации) или по запросу
Осмотр: в доме и третьей стороной
