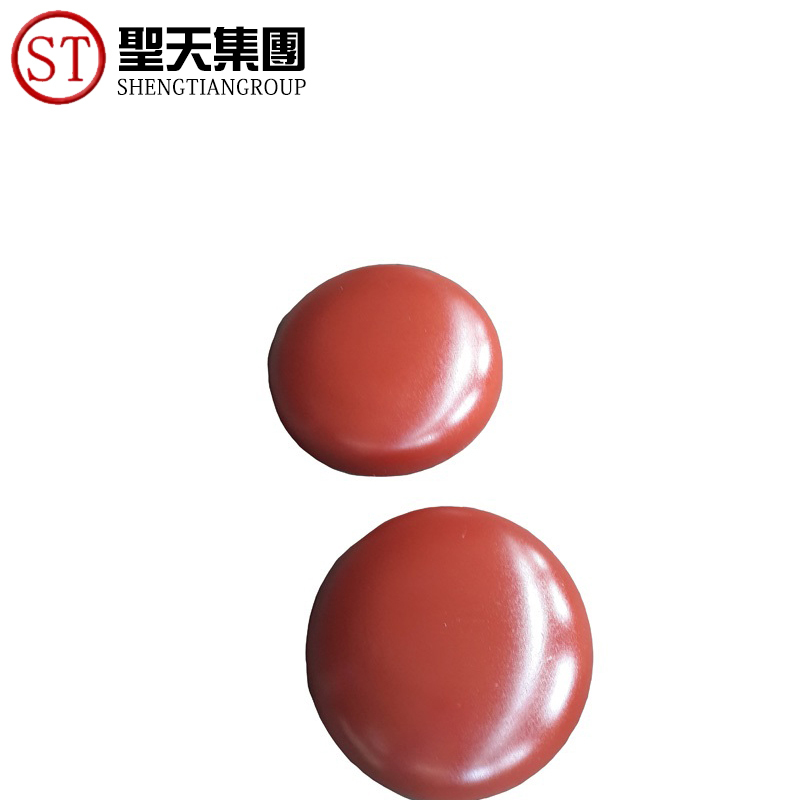

Газовый водопровод SCH160 ANSI B16.9 Крышка трубы из углеродистой стали
Описание
Толщина: | Щ 40/80/160 | Стандарт: | АНСИ, АСМЭ, АП15Л, ДИН, ДЖИС, БС, ГБ |
---|---|---|---|
Осмотр: | Заводская проверка или проверка третьей стороной | Материал: | Углеродистая сталь, нержавеющая сталь, легированная сталь |
Технические: | Кованый и толкающий | Толщина стен: | SCH5-SCH160 XS XXS STD |
Выделять: | Крышка трубы из углеродистой стали ANSI B16.9 |
Заглушки ANSI B16.9 для труб из углеродистой стали 6" КРЫШКА ДЛЯ ТРУБЫ Thk SCH160 Крышка для фитингов для трубопроводов нефти и газа на складе
фитинг из углеродистой стали
1. Название: фитинг из углеродистой стали
2. Размер: от 1/2" до 48" (бесшовные фитинги). От 26" до 72" (фитинги для шовных труб)
3. Толщина стенки: Щ5-Щ160, ХХС
4. Стандарт: ISO, SNSI, JIS, DIN, GB/T12459, GB/T13401, ASME B16.9.SH3408 SH3409,
ХГ/Т21635, ХГ/Т21631, СЫ/Т05010
5. Материал: A234-WPB.A420-WPL6.A234-WP12.A234-WP11.A234-WP5.A403-WP304.
А403 - WP304L. А403-ВП316.А403-ВП316Л
6. Упаковка: деревянные ящики или деревянный поддон или в соответствии с требованиями клиентов
7. Область применения: нефтяная, химическая, энергетическая, газовая, металлургическая, судостроительная. Строительство и т.д.
8. Минимальный объем заказа: в соответствии с требованиями заказчика.
9. Срок поставки: в соответствии с требованиями заказчика
10. Качество: первый сорт
11. Производительность: 8000000 т/год
12. Другие
(1) Специальная конструкция доступна в соответствии с требованиями
(2) антикоррозийная и высокотемпературная стойкость с черной окраской
(3) Весь производственный процесс строго соответствует стандарту ISO9001:2000.
Крышка A234 WPB Размеры
Номинальный размер трубы | Наружный диаметр | Внутренний диаметр | Толщина стен | Длина | Расписание труб | Вес фунтов |
1/2 | 0,84 | 0,622 | 0,109 | 1 | 40 | 0,08 |
3/4 | 1,05 | 0,824 | 0,113 | 1,25 | 40 | 0,14 |
1 | 1,32 | 1,049 | 0,133 | 1,5 | 40 | 0,21 |
1 1/4 | 1,66 | 1,38 | 0,14 | 1,5 | 40 | 0,33 |
1 1/2 | 1,9 | 1,61 | 0,145 | 1,5 | 40 | 0,54 |
2 | 2,38 | 2,067 | 0,154 | 1,5 | 40 | 0,8 |
2 1/2 | 2,88 | 2,469 | 0,203 | 1,5 | 40 | 1 |
3 | 3,5 | 3.068 | 0,216 | 2 | 40 | 1,7 |
3 1/2 | 4 | 3,548 | 0,226 | 2,5 | 40 | 2.3 |
4 | 4,5 | 4.026 | 0,237 | 2,5 | 40 | 2,8 |
5 | 5,56 | 5.047 | 0,258 | 3 | 40 | 4.6 |
6 | 6,62 | 6.065 | 0,28 | 3,5 | 40 | 6,9 |
8 | 8,62 | 7,981 | 0,322 | 4 | 40 | 11,8 |
10 | 10,75 | 10.02 | 0,365 | 5 | 40 | 20,8 |
12 | 12,75 | 12 | 0,375 | 6 | * | 30,3 |
14 | 14 | 13.25 | 0,375 | 6,5 | 30 | 36,5 |
16 | 16 | 15.25 | 0,375 | 7 | 30 | 43,5 |
18 | 18 | 17.25 | 0,375 | 8 | * | 57 |
20 | 20 | 19.25 | 0,375 | 9 | 20 | 75,7 |
24 | 24 | 23.25 | 0,375 | 10,5 | 20 | 101 |
30 | 30 | 29.24 | 0,38 | 10,5 | * | 137 |
36 | 36 | 35,24 | 0,38 | 10,5 | * | 175 |
42 | 42 | 41,24 | 0,38 | 12 | * | 229 |
48 | 48 | 47,24 | 0,38 | 13,5 | * | 350 |
